DIN 983 Fasteners
DIN 983 Retaining Rings with Lugs Dimension, DIN 983 AK K-Rings for Shafts Size, DIN 983 Retaining Rings Specifications, DIN 983 External Retaining Rings, Retaining Rings for Shafts DIN 983, Din 983 Retaining Rings Manufacturer in India.
Din 983 Equivalent Material, Din 983 Retaining Rings at Best Price, DIN 983 standard Specifications PDF, DIN 983 Retaining Rings for shafts Size, DIN 983 External Retaining Rings dimensions Chart, Din 983 Retaining Rings with Lugs in Mumbai India.

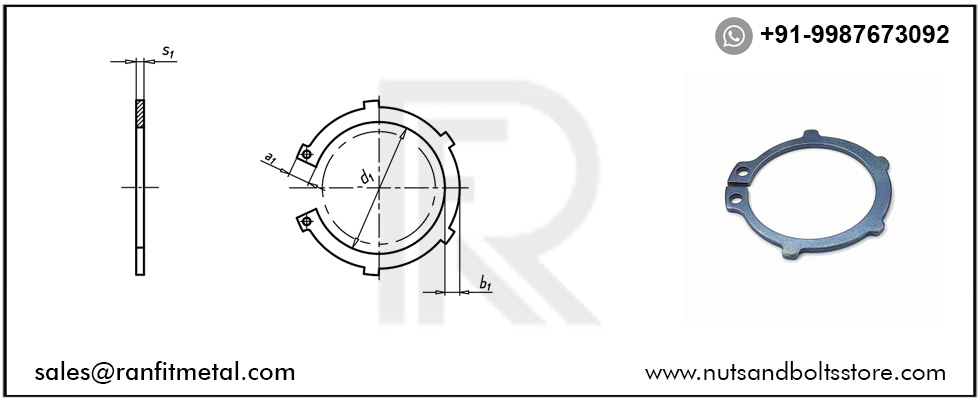

DIN 983 Dimensions Chart
| Shaft diameter, d1 | Circlip | Groove | Design criteria | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal size | s | d3 | a | b | d5 | Mass of 1000 units, in kg | d2 | m | t | n | d4 | FN | FR | g | Fhg | nabl | Nominal size of pliers as in DIN 5254 | |||
| Lim. Dex. | lim.dev. | max. | approx. | min. | approx. | lim.dev. | H13 | min. | kN | kN | kN | min-1 | ||||||||
| 16 | 1 | 0 -0,06 |
14,7 | +0,1 -0,36 |
3,5 | 2,3 | 1,7 | 0,82 | 15,2 | 0 -0,11 |
1,1 | 0,4 | 1,2 | 23,4 | 3,26 | 7 | 1 | 2,3 | 45400 | 10 |
| 17 | 1 | 15,7 | 3,6 | 2,3 | 1,7 | 0,93 | 16,2 | 1,1 | 0,4 | 1,2 | 24,6 | 3,46 | 8 | 1 | 2,4 | 40900 | 10 | |||
| 18 | 1,2 | 16,5 | 3,7 | 2,4 | 2 | 1,24 | 17 | 1,3 | 0,5 | 1,5 | 25,8 | 4,58 | 17 | 1,5 | 3,75 | 37800 | 10 | |||
| 19 | 1,2 | 17,5 | 3,7 | 2,5 | 2 | 1,35 | 18 | 1,3 | 0,5 | 1,5 | 26,8 | 4,84 | 17 | 1,5 | 3,8 | 33400 | 19 | |||
| 20 | 1,2 | 18,5 | +0,13 -0,42 |
3,8 | 2,6 | 2 | 1,45 | 19 | 0 -0,13 |
1,3 | 0,5 | 1,5 | 28 | 5,06 | 17,1 | 1,5 | 3,85 | 30400 | 19 | |
| 22 | 1,2 | 20,5 | 4 | 2,8 | 2 | 1,77 | 21 | 1,3 | 0,5 | 1,5 | 30,4 | 5,65 | 16,9 | 1,5 | 3,8 | 25700 | 19 | |||
| 23 | 1,2 | 21,5 | +0,21 -0,42 |
4,1 | 2,9 | 2 | 1,84 | 22 | 0 -0,21 |
1,3 | 0,5 | 1,5 | 31,6 | 5,9 | 16,6 | 1,5 | 3,8 | 23800 | 19 | |
| 24 | 1,2 | 22,2 | 4,2 | 3 | 2 | 1,98 | 22,9 | 1,3 | 0,55 | 1,7 | 32,8 | 6,75 | 16,1 | 1,5 | 3,65 | 25100 | 19 | |||
| 25 | 1,2 | 23,2 | 4,3 | 3 | 2 | 2,12 | 23,9 | 1,3 | 0,55 | 1,7 | 34 | 7,05 | 16,2 | 1,5 | 3,7 | 24200 | 19 | |||
| 26 | 1,2 | 24,2 | 4,4 | 3,1 | 2 | 2,18 | 24,9 | 1,3 | 0,55 | 1,7 | 35,2 | 7,34 | 16,1 | 1,5 | 3,7 | 22400 | 19 | |||
| 28 | 1,5 | 25,9 | 4,5 | 3,2 | 2 | 3,15 | 26,6 | 1,6 | 0,7 | 2,1 | 37,5 | 10 | 32,1 | 1,5 | 7,5 | 20200 | 19 | |||
| 30 | 1,5 | 27,9 | 4,7 | 3,5 | 2 | 3,65 | 28,6 | 1,6 | 0,7 | 2,1 | 39,9 | 10,73 | 32,1 | 1,5 | 7,65 | 17900 | 19 | |||
| 32 | 1,5 | 29,6 | 5 | 3,6 | 2,5 | 4 | 30,3 | 0 -0,25 |
1,6 | 0,85 | 2,6 | 42,5 | 15,85 | 31,2 | 2 | 5,55 | 15500 | 19 | ||
| 35 | 1,5 | 32,2 | 0,25 -0,5 |
5,2 | 3,9 | 2,5 | 4,38 | 33 | 1,6 | 1 | 3 | 45,9 | 17,8 | 30,8 | 2 | 5,55 | 14800 | 19 | ||
| 38 | 1,75 | 35,2 | 5,5 | 4,2 | 2,5 | 6,5 | 36 | 1,85 | 1 | 3 | 49,6 | 19,3 | 49,5 | 2 | 9,1 | 12900 | 19 | |||
| 40 | 1,75 | 36,5 | +0,39 -0,9 |
7,2 | 4,4 | 2,5 | 7 | 37,5 | 1,85 | 1,25 | 3,8 | 55,1 | 25,3 | 51 | 2 | 9,5 | 13500 | 40 | ||
| 42 | 1,75 | 38,5 | 7,2 | 4,5 | 2,5 | 7,5 | 39,5 | 1,85 | 1,25 | 3,8 | 57,1 | 26,7 | 50 | 2 | 9,45 | 12600 | 40 | |||
| 45 | 1,75 | 41,5 | 7,2 | 4,7 | 2,5 | 8,5 | 42,5 | 1,85 | 1,25 | 3,8 | 60,1 | 28,6 | 49 | 2 | 9,35 | 11000 | 40 | |||
| 47 | 1,75 | 43,5 | 7,2 | 4,9 | 2,5 | 8,7 | 44,5 | 1,85 | 1,25 | 3,8 | 62,1 | 30 | 49,5 | 2 | 9,55 | 10000 | 40 | |||
| 48 | 1,75 | 44,5 | 7,2 | 5 | 2,5 | 8,9 | 45,5 | 1,85 | 1,25 | 3,8 | 63,1 | 30,7 | 49,4 | 2 | 9,55 | 9050 | 40 | |||
| 50 | 2 | 0 -0,07 |
45,8 | 8,2 | 5,1 | 2,5 | 11,5 | 47 | 2,15 | 1,5 | 4,5 | 67,2 | 38 | 73,3 | 2 | 14,4 | 10000 | 40 | ||
| 55 | 2 | 50,8 | +0,46 -1,1 |
8,2 | 5,4 | 2,5 | 13 | 52 | 0 -0,3 |
2,15 | 1,5 | 4,5 | 72,2 | 42 | 71,4 | 2,5 | 11,4 | 8460 | 40 | |
| 57 | 2 | 52,8 | 8,2 | 5,5 | 2,5 | 14 | 54 | 2,15 | 1,5 | 4,5 | 74,2 | 43,7 | 70,9 | 2,5 | 11,4 | 8000 | 40 | |||
| 58 | 2 | 53,8 | 8,2 | 5,6 | 2,5 | 14,3 | 55 | 2,15 | 1,5 | 4,5 | 75,2 | 44,3 | 71,1 | 2,5 | 11,5 | 7750 | 40 | |||
| 60 | 2 | 55,8 | 8,2 | 5,8 | 2,5 | 14,8 | 57 | 2,15 | 1,5 | 4,5 | 77,2 | 46 | 69,2 | 2,5 | 11,3 | 7200 | 40 | |||
| 62 | 2,5 | 57,8 | 8,2 | 6 | 2,5 | 15,9 | 59 | 2,15 | 1,5 | 4,5 | 79,2 | 47,5 | 69,3 | 2,5 | 11,45 | 6800 | 40 | |||
| 65 | 2,5 | 60,8 | 10,2 | 6,3 | 3 | 21,7 | 62 | 2,65 | 1,5 | 4,5 | 86,4 | 49,8 | 135,6 | 2,5 | 22,7 | 6300 | 40 | |||
| 67 | 2,5 | 62,5 | 10,2 | 6,4 | 3 | 22,6 | 64 | 2,65 | 1,5 | 4,5 | 88,4 | 51,3 | 136,1 | 2,5 | 23 | 6800 | 40 | |||
| 68 | 2,5 | 63,5 | 10,2 | 6,5 | 3 | 23,5 | 65 | 2,65 | 1,5 | 4,5 | 89,4 | 52,2 | 135,9 | 2,5 | 23,1 | 6600 | 40 | |||
| 70 | 2,5 | 65,5 | 10,2 | 6,6 | 3 | 25,1 | 67 | 2,65 | 1,5 | 4,5 | 91,4 | 53,8 | 134,2 | 2,5 | 23 | 6200 | 40 | |||
| 75 | 2,5 | 70,5 | 10,2 | 7 | 3 | 28,2 | 72 | 2,65 | 1,5 | 4,5 | 96,4 | 57,6 | 130 | 2,5 | 22,8 | 5500 | 40 | |||
| 80 | 2,5 | 74,5 | 10,2 | 7,4 | 3 | 30,8 | 76 | 2,65 | 1,75 | 5,3 | 101,4 | 71,6 | 128,4 | 3 | 19,5 | 5800 | 40 | |||
| 85 | 3 | 0 -0,08 |
79,5 | 10,2 | 7,8 | 3,5 | 39,5 | 81,5 | 0 -0,35 |
3,15 | 1,75 | 5,3 | 106,4 | 76,2 | 215,4 | 3 | 33,4 | 5200 | 85 | |
| 90 | 3 | 84,5 | +0,54 -1,3 |
10,2 | 8,2 | 3,5 | 47,7 | 86,5 | 3,15 | 1,75 | 5,3 | 111,4 | 80,8 | 217,2 | 3 | 34,4 | 4750 | 85 | ||
| 95 | 3 | 89,5 | 10,2 | 8,6 | 3,5 | 53 | 91,5 | 3,15 | 1,75 | 5,3 | 116,4 | 85,5 | 212,2 | 3,5 | 29,25 | 4250 | 85 | |||
| 100 | 3 | 94,5 | 10,2 | 9 | 3,5 | 56,6 | 96,5 | 3,15 | 1,75 | 5,3 | 121,4 | 90 | 206,4 | 3,5 | 29 | 4000 | 85 | |||
| 110 | 4 | 0 -0,1 |
103 | 12,2 | 9,6 | 3,5 | 84 | 106 | 0 -0,54 |
4,15 | 2 | 6 | 35,6 | 113 | 457 | 3,5 | 66,9 | 4150 | 85 | |
| 120 | 4 | 113 | 14,2 | 10,2 | 3,5 | 89,7 | 116 | 4,15 | 2 | 6 | 149,8 | 123,5 | 424,6 | 3,5 | 64,5 | 3500 | 85 | |||
| 130 | 4 | 123 | +0,63 -1,5 |
14,2 | 10,7 | 4 | 105 | 126 | 0 -0,63 |
4,15 | 2 | 6 | 159,8 | 134 | 395,5 | 4 | 55,2 | 3050 | 125 | |
| 140 | 4 | 133 | 14,2 | 11,2 | 4 | 115 | 136 | 4,15 | 2 | 6 | 169,8 | 144,5 | 376,5 | 4 | 54,4 | 2640 | 125 | |||
All measurements in millimeters (mm)
