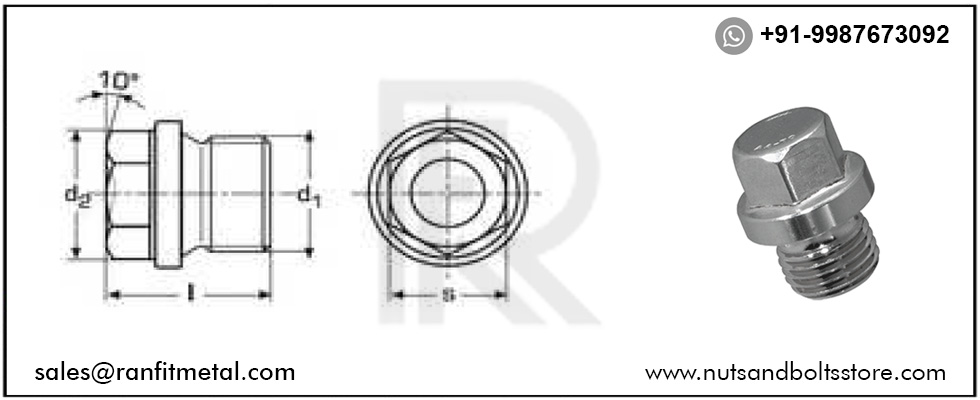

DIN 910 Dimensions Chart
dimensions in mm
| d1 | c | d2 | e | i | l | s | t | w | Weight (7,85 kg/dm3) kg/1000 pieces | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Metric fine screw thread in accordance with DIN 13 Part 5, Part 6 or Part 7 |
Pipe thread in accordance with DIN ISO 228, Part 1 | +0,5 | h14 | min. | ą0,2 | approx. | D12 | min. | min. | ||
| M 10x1 | - | G1/8 A | 3 | 14 | 5,7 | 8 | 11 | 5 | 5 | 3 | 6,34 |
| M12 x 1,5 | - | - | 3 | 17 | 6,9 | 12 | 15 | 6 | 7 | 3 | 11,3 |
| - | - | G1/4 A | 3 | 18 | 6,9 | 12 | 15 | 6 | 7 | 3 | 14,6 |
| M14 x 1,5 | - | - | 3 | 19 | 6,9 | 12 | 15 | 6 | 7 | 3 | 16 |
| M16x1,5 | - | - | 3 | 21 | 9,2 | 12 | 15 | 8 | 7,5 | 3 | 19 |
| - | - | G3/8 A | 3 | 22 | 9,2 | 12 | 15 | 8 | 7,5 | 3 | 21,4 |
| M18x1,5 | - | - | 4 | 23 | 9,2 | 12 | 16 | 8 | 7,5 | 3 | 28,3 |
| M20x1,5 | - | - | 4 | 25 | 11,4 | 14 | 18 | 10 | 7,5 | 4 | 37,5 |
| - | - | G1/2 A | 4 | 26 | 11,4 | 1 | 18 | 10 | 7,5 | 4 | 40,8 |
| M22x1,5 | - | - | 4 | 27 | 11,4 | 14 | 18 | 10 | 7,5 | 4 | 47,5 |
| M24x1,5 | - | - | 4 | 29 | 13,7 | 14 | 18 | 12 | 7,5 | 4 | 53,5 |
| M26x1,5 | - | - | 4 | 31 | 13,7 | 16 | 20 | 12 | 9 | 4 | 68,7 |
| - | M27x2 | G 3/4 A | 4 | 32 | 13,7 | 16 | 20 | 12 | 9 | 4 | 73,5 |
| M 30x1,5 | M30x2 | - | 4 | 36 | 19,4 | 16 | 20 | 17 | 9 | 4 | 84 |
| - | M33x2 | G 1 A | 5 | 39 | 19,4 | 16 | 21 | 17 | 9 | 4 | 111 |
| M 36x1,5 | M36x2 | - | 5 | 42 | 21,7 | 16 | 21 | 19 | 10,5 | 4 | 134 |
| M38x1,5 | - | G 1 1/8 A | 5 | 44 | 21,7 | 16 | 21 | 19 | 10,5 | 4 | 149 |
| - | M39x2 | - | 5 | 46 | 21,7 | 16 | 21 | 19 | 10,5 | 4 | 163 |
| M42x1,5 | M42x2 | G 1 1/4 A | 5 | 49 | 25,2 | 16 | 21 | 22 | 10,5 | 4 | 187 |
| M45x1,5 | M45x2 | - | 5 | 52 | 25,2 | 16 | 21 | 22 | 10,5 | 4 | 215 |
| M48x2 | M48x2 | G 1 1/2 A | 5 | 55 | 27,4 | 16 | 21 | 24 | 10,5 | 4 | 246 |
| M52x1,5 | M52x2 | - | 5 | 60 | 27,4 | 16 | 21 | 24 | 10,5 | 4 | 302 |
| - | - | G 1 3/4 A | 5 | 62 | 36,6 | 20 | 25 | 32 | 14 | 4 | 320 |
| - | M56x2 | - | 5 | 64 | 36,6 | 20 | 25 | 32 | 14 | 4 | 386 |
| - | M60x2 | G 2 A | 5 | 68 | 36,6 | 20 | 25 | 32 | 14 | 4 | 445 |
| - | M64x2 | - | 5 | 72 | 36,6 | 20 | 25 | 32 | 14 | 4 | 530 |
