DIN-982 Hexagon Nut, DIN 982 Nylock Nut Size, DIN 982 Hex Lock Nut

DIN 982 Fasteners

Thick Nyloc Nuts DIN-982, DIN 982 Nylock Nut Size, DIN 982 Hex Nut Specifications, DIN 982 Self Locking Nut Dimension, DIN 982 Hexagon Stop Lock Nuts Supplier, Din 982 Locknuts Nylon Insert Manufacturer, DIN Standard 982 Nylon Insert Lock Nuts in India.

Din 982 Self-locking Hexagon Nut at Best Price, DIN 982 standard PDF, DIN 982 Nylon Insert Lock Nuts Size, DIN 982 Nylock Nut dimensions Chart, Din 982 Self Locking Nut in Mumbai, DIN 982 Hexagon Nut Specifications, Din-982 Nylock Hex Nuts, Din 982 Equivalent Material in India.

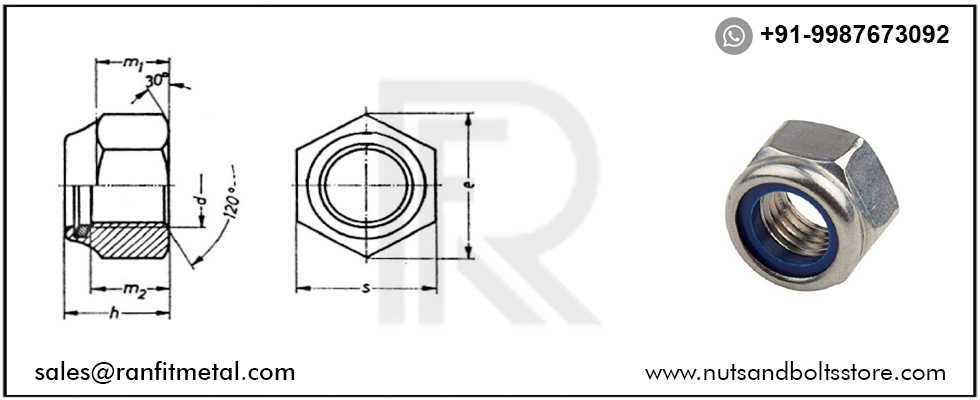

DIN 982 Dimensions Chart

Thread size d		M5	M6	M7	M8	M10	M12	M14	M16	M18	M20	M22	M24
		-	-	-	M8x1	M10x1	M12x1,5	M14x1,5	M16x1,5	M18x2	M20x2	M22x2	M24x2
		-	-	-	-	M10x1,25	M12x1,25	-	-	M18x1,5	M20x2	M22x2	-
P		0,8	1	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3
da	min.	5	6	7	8	10	12	14	16	18	20	22	24
da	max.	5,75	6,75	7,75	8,75	10,8	13	15,1	17,3	19,5	21,6	23,7	25,9
dw	min.	6,9	8,9	9,6	11,6	15,6	17,4	20,5	22,5	24,9	27,7	29,5	33,2
e	min.	8,79	11,05	12,12	14,38	18,9	21,1	24,49	26,75	29,56	32,95	35,03	29,55
h	max. = nominal size	6,3	8	8,5	9,5	11,5	14	16	18	20	22	25	28
h	min.	6	7,7	8,2	9,14	11,14	13,64	15,3	17,3	19,16	20,7	23,7	26,7
m	min.	4,4	4,9	6,14	6,44	8,04	10,37	12,1	14,1	15,1	16,9	18,1	20,2
m´	min.	3,52	3,92	4,91	5,15	6,43	8,3	9,68	11,28	12,08	13,52	14,48	16,16
s	max. = nominal size	8	10	11	13	17	19	22	24	27	30	32	36
s	min.	7,78	9,78	10,73	12,73	16,73	19,67	21,67	23,67	26,16	29,16	31	35
Weight (7,85 kg/dm3) kg/1000pcs		1,4	3,1	3,2	6	11,7	16,6	21	37,8	51,6	68	86	127

All measurements in millimeters (mm)
