DIN 939 Stud Bolt, DIN 939 Double End Stud

DIN 939 Fasteners

Din 939 Stud Specifications, Double Ended DIN 939 Stud, DIN 939 Stud Dimension, Double End Studs Size DIN 939, DIN 939 Short stud bolt-1D, Double End, DIN 939 Stud Bolt-1D DIN 939 Stud Manufacturer, Short Stud Bolts DIN 939, Din Standard 939 Setup Studs in India.


DIN 939 standard PDF, Din 939 Equivalent Material, DIN 939 Stud Bolt Size in Mumbai, DIN Standard 939 Specifications, Din 939 Double End Stud-1D, Din 939 Fasteners Stud Supplier, DIN 939 dimensions, Din 939 Dimensions Chart, Din 939 Stud at Best Price India.

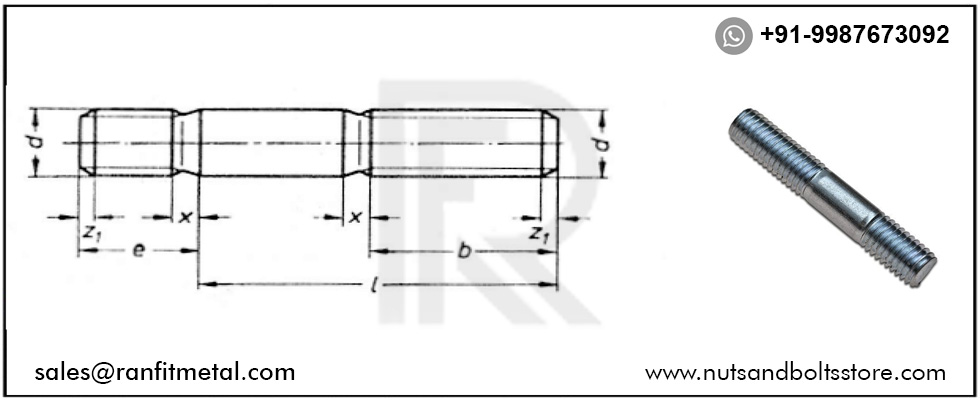

Din 939 PDF

DIN 939 Dimensions Chart

d1 b e
M4 14 5
M5 16 6.5
M6 18 7.5
M7 20 9
M8 22 10
M10 26 12
M12 30 15
M14 34 18
M16 38 20
M18 42 22
M20 46 25
M22 50 28
M24 54 30
M27 60 35
M30 66 38
M33 72 42
M36 78 45
M39 84 50
M42 90 52
M45 96 58
M48 102 60
M52 110 65

All measurements in millimeters (mm)
