DIN 908 Fasteners
DIN 908 Standard Hex Plug, DIN 908 Hex screw plugs, 908 DIN socket plug screw, DIN 908 Standard Plugs, Hexagon screw plug DIN 908, Specification of DIN 908 Exporter, DIN 908 Screw socket Plug, DIN 908 Hex Socket Screw Plug, DIN-908 Plug Screw Socket Sizes, DIN 908 Hex screw plugs socket Manufacturers in India
DIN 908 standard PDF, DIN 908 dimensions size, DIN-908 Specifications, DIN 908 Material, Din 908 Equivalent, Din-908 Dimensions Chart, DIN 908 at Best Price in Mumbai, 908 Din PDF Download, Din 908 Fasteners India.

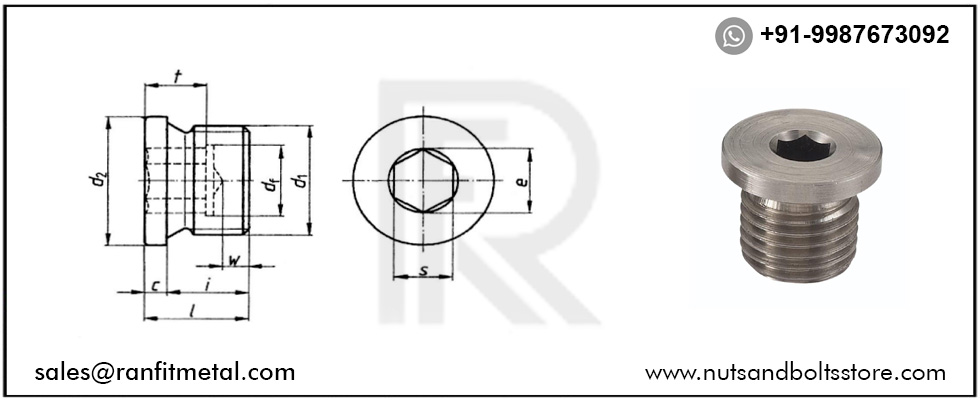

DIN 908 Dimensions Chart
dimensions in mm
| d1 | c | d2 | e | i | l | s | t | w | Weight (7,85 kg/dm3) kg/1000 pieces | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Metric fine screw thread in accordance with DIN 13 Part 5, Part 6 or Part 7 |
Pipe thread in accordance with DIN ISO 228, Part 1 | +0,5 | h14 | min. | ą0,2 | approx. | D12 | min. | min. | ||
| M 10x1 | - | G1/8 A | 3 | 14 | 5,7 | 8 | 11 | 5 | 5 | 3 | 6,34 |
| M12 x 1,5 | - | - | 3 | 17 | 6,9 | 12 | 15 | 6 | 7 | 3 | 11,3 |
| - | - | G1/4 A | 3 | 18 | 6,9 | 12 | 15 | 6 | 7 | 3 | 14,6 |
| M14 x 1,5 | - | - | 3 | 19 | 6,9 | 12 | 15 | 6 | 7 | 3 | 16 |
| M16x1,5 | - | - | 3 | 21 | 9,2 | 12 | 15 | 8 | 7,5 | 3 | 19 |
| - | - | G3/8 A | 3 | 22 | 9,2 | 12 | 15 | 8 | 7,5 | 3 | 21,4 |
| M18x1,5 | - | - | 4 | 23 | 9,2 | 12 | 16 | 8 | 7,5 | 3 | 28,3 |
| M20x1,5 | - | - | 4 | 25 | 11,4 | 14 | 18 | 10 | 7,5 | 4 | 37,5 |
| - | - | G1/2 A | 4 | 26 | 11,4 | 1 | 18 | 10 | 7,5 | 4 | 40,8 |
| M22x1,5 | - | - | 4 | 27 | 11,4 | 14 | 18 | 10 | 7,5 | 4 | 47,5 |
| M24x1,5 | - | - | 4 | 29 | 13,7 | 14 | 18 | 12 | 7,5 | 4 | 53,5 |
| M26x1,5 | - | - | 4 | 31 | 13,7 | 16 | 20 | 12 | 9 | 4 | 68,7 |
| - | M27x2 | G 3/4 A | 4 | 32 | 13,7 | 16 | 20 | 12 | 9 | 4 | 73,5 |
| M 30x1,5 | M30x2 | - | 4 | 36 | 19,4 | 16 | 20 | 17 | 9 | 4 | 84 |
| - | M33x2 | G 1 A | 5 | 39 | 19,4 | 16 | 21 | 17 | 9 | 4 | 111 |
| M 36x1,5 | M36x2 | - | 5 | 42 | 21,7 | 16 | 21 | 19 | 10,5 | 4 | 134 |
| M38x1,5 | - | G 1 1/8 A | 5 | 44 | 21,7 | 16 | 21 | 19 | 10,5 | 4 | 149 |
| - | M39x2 | - | 5 | 46 | 21,7 | 16 | 21 | 19 | 10,5 | 4 | 163 |
| M42x1,5 | M42x2 | G 1 1/4 A | 5 | 49 | 25,2 | 16 | 21 | 22 | 10,5 | 4 | 187 |
| M45x1,5 | M45x2 | - | 5 | 52 | 25,2 | 16 | 21 | 22 | 10,5 | 4 | 215 |
| M48x2 | M48x2 | G 1 1/2 A | 5 | 55 | 27,4 | 16 | 21 | 24 | 10,5 | 4 | 246 |
| M52x1,5 | M52x2 | - | 5 | 60 | 27,4 | 16 | 21 | 24 | 10,5 | 4 | 302 |
| - | - | G 1 3/4 A | 5 | 62 | 36,6 | 20 | 25 | 32 | 14 | 4 | 320 |
| - | M56x2 | - | 5 | 64 | 36,6 | 20 | 25 | 32 | 14 | 4 | 386 |
| - | M60x2 | G 2 A | 5 | 68 | 36,6 | 20 | 25 | 32 | 14 | 4 | 445 |
| - | M64x2 | - | 5 | 72 | 36,6 | 20 | 25 | 32 | 14 | 4 | 530 |
