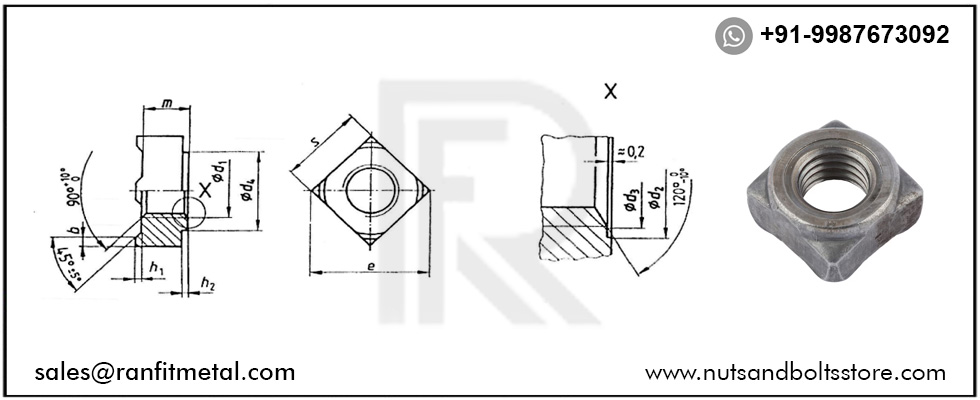

DIN 928 Dimensions Chart
| hread d1 | b | d2 | d3 | d4 | e | h1 | h2 | m | s | Weight (7,85kg/dm3) kg/1000pcs | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| tolerance | H113 | max. | min. | min. | ±0,1 | min. | max | h14 | h14 | |||||
| M4 | - | - | 0,8 | ±0,15 | 5 | 4,2 | 6,4 | 9 | 0,6 | 0,4 | 1,3 | 3,5 | 7 | 0,81 |
| M5 | - | - | 1 | 6 | 5,25 | 8,2 | 12 | 0,8 | 0,6 | 1,5 | 4,2 | 9 | 1,7 | |
| M6 | - | - | 1,2 | 7,5 | 6,3 | 9,1 | 13 | 0,8 | 0,7 | 1,8 | 5 | 10 | 2,4 | |
| M8 | M8x1 | - | 1,5 | 10 | 8,4 | 12,8 | 18 | 1 | 1,1 | 2 | 6,5 | 14 | 6,5 | |
| M10 | M10x1,25 | M10x1 | 1,8 | ±0,2 | 12,5 | 10,5 | 15,6 | 22 | 1,2 | 1,25 | 2,2 | 8 | 17 | 11,3 |
| - | - | 7/16-20 UNF-2B | 1,8 | 12,5 | 11,7 | 15,6 | 22 | 1,2 | 1,25 | 2,2 | 9 | 17 | 12,5 | |
| - | - | 7/16-20 UNF-2B | 2 | 13,5 | 11,7 | 17,4 | 25 | 1,4 | 1,75 | 3 | 9 | 19 | 16,5 | |
| M12 | M12x1,25 | M12x1,5 | 2 | 13,5 | 12,6 | 17,4 | 25 | 1,4 | 1,75 | 3 | 9,5 | 19 | 16,6 | |
| (M14) | (M14x1,5) | - | 2,5 | 16,8 | 14,7 | 20,4 | 28 | 1,4 | 1,75 | 3,2 | 11,4 | 22 | 26,7 | |
| (M16) | (M16x1,5) | - | 2,5 | 18,8 | 16,8 | 22,4 | 32 | 1,6 | 2 | 4 | 13 | 24 | 35,8 | |
All measurements in millimeters (mm)
