DIN 909 Hexagon Head Pipe Plug, DIN 909 Specification, DIN 909 Hex Head Screw

DIN 909 Fasteners

DIN 909 Thread Plugs Dealers, Din Standard 909 Hex Plug Specification, Hexagon Screw DIN 909, DIN 909 Pipe Screw Size, Hex head screw DIN 909, DIN 909 plug head screw, pipe head Din 909 Thread plugs, hex head plugs DIN 909 Dimensions, hexagon DIN Standard 909 head screw, Plug DIN 909 Screw India

DIN 909 standard PDF, DIN 909 dimensions, DIN-909 Specifications Sizes, DIN 909 at Best Price in Mumbai, DIN 909 Material Supplier, Din 909 Equivalent, Din-909 Dimensions Chart, Din 909 Fasteners India.

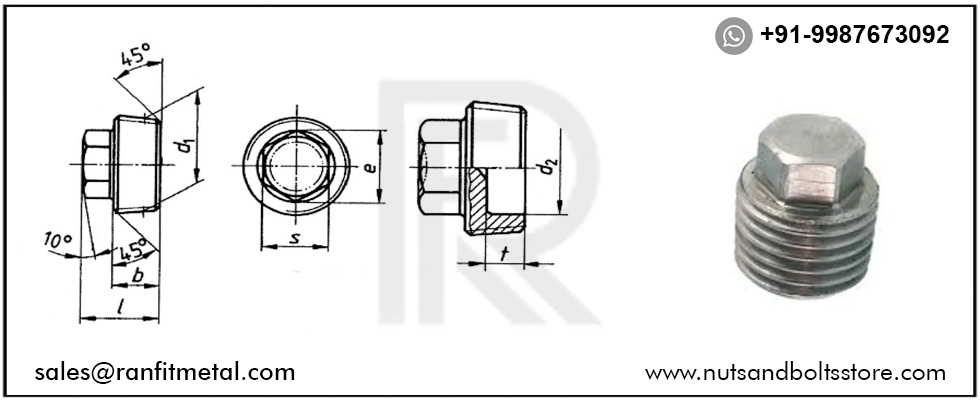

DIN 909 Dimensions Chart

dimensions in mm

d1			b	d2	e	l	s		t	weight kg/1000pcs
Metric tapered male thread according to DIN 158		Whitworth thread according to DIN 3858	js 16	+1 0	min.	js 16		tolerance	0 -1	weight kg/1000pcs
M10x1	-	R1/8	8	-	7,66	12,5	7	h13	-	5,72
M12x1,5	-	-	10	-	7,66	15	7	h13	-	9,1
-	-	R1/4	10	-	9,76	15	9	h14	-	12
M14x1,5	-	-	10	-	9,76	15	9		-	13,2
M16x1,5	-	-	10	-	10,89	16	10		-	17,9
-	-	R3/8	10	-	10,89	16	10		-	19,4
M18x1,5	-	-	10	-	10,89	16	10		-	21,9
M20x1,5	-	-	10	12	14,2	17	13		6	25
-	-	R1/2	10	12	14,2	17	13		6	27,2
M22x1,5	-	-	10	14	14,2	17	13		6	29
M24x1,5	-	-	12	16	18,72	20	17		7	43,8
(M26x1,5)	-	-	12	16	18,72	20	17		7	50,9
-	M27x2	R3/4	12	16	18,72	20	17		7	51,8
M30x1,5	M30x2	-	12	20	20,88	22	19		7	69,4
-	M33x2	R1	12	23	20,88	22	19		7	76,2
M36x1,5	M36x2	-	15	26	26,17	27	24	h15	10	118
(M38x1,5)	-	-	15	28	26,17	27	24		10	125
-	M39x2	-	15	28	26,17	27	24		10	130
M42x1,5	M42x2	R1 1/4	18	32	26,17	30	24		13	151
M45x1,5	M45x2	-	18	35	26,17	30	24		13	163
M48x1,5	M48x2	R1 1/2	20	38	32,95	35	30		15	230
M52x1,5	M52x2	-	20	42	32,95	35	30		15	249
-	M56x2	-	22	46	32,95	37	30		17	275
-	M60x2	-	22	50	32,95	37	30		17	296
